Σύντομη Εισαγωγή
√IP67 Προστασία IP
√Υγρή ψύξη
√Έλεγχος διαύλου CAN
√Προστασία από υπέρταση
√Υπό προστασία από τάση
√Προστασία από βραχυκύκλωμα
√Προστασία από τη θερμοκρασία
√Προστασία αντίστροφης σύνδεσης
√Προστασία απενεργοποίησης
√Δυναμικό ισορροπίας και προστασία εδάφους
Εφαρμογές του On Board Charger (OBC)
Ο ενσωματωμένος φορτιστής μετατρέπει την οικιακή 3φασική τάση AC σε τάση συνεχούς ρεύματος για να φορτίσει την μπαταρία υψηλής τάσης του plug-in υβριδικού ηλεκτρικού οχήματος (PHEV) και του ηλεκτρικού οχήματος με μπαταρία (BEV) και άλλου εξοπλισμού ηλεκτρικής ενέργειας.
Ο φορτιστής OBC προσφέρει τη δυνατότητα ρύθμισης του μέγιστου ρεύματος εισόδου, διασφαλίζοντας παράλληλα σταθερή φόρτιση και υψηλή απόδοση μετατροπής. Έρχεται εξοπλισμένο με διάφορα χαρακτηριστικά προστασίας, καθιστώντας το ασφαλές, αξιόπιστο και ανθεκτικό σε ισχυρούς κραδασμούς. Αυτοί οι φορτιστές είναι συμβατοί με διαφορετικούς τύπους μπαταριών, συμπεριλαμβανομένων των μπαταριών μολύβδου-οξέος, λιθίου και νικελίου-υδρογόνου. Είναι ιδανικά για την κυκλική φόρτιση πακέτων μπαταριών σε ηλεκτρικά οχήματα, μοτοσικλέτες, οχήματα περιήγησης, περονοφόρα ανυψωτικά μηχανήματα, οχήματα logistics, καρότσια γκολφ, περιπολικά, βάρκες, εξοπλισμό επικοινωνίας και άλλα.
Οι τάσεις της αγοράς και η αυξανόμενη ανάγκη για OBC
Ο αριθμός των ηλεκτρικών οχημάτων (EV) αναμένεται να αυξηθεί ακόμη περισσότερο. Με την αύξηση της χωρητικότητας των μπαταριών, η ζήτηση για OBC ικανά να παρέχουν υψηλότερη ισχύ εξόδου θα καταστεί απαραίτητη. Επιπλέον, υπάρχει επιτακτική ανάγκη να μειωθούν οι χρόνοι φόρτισης και να μειωθούν τα μεγέθη της μπαταρίας. Για την αντιμετώπιση αυτών των προκλήσεων, είναι σημαντικό να προσφέρουμε ηλεκτρονικά εξαρτήματα που διαθέτουν "υψηλή τάση (υψηλής τάσης αντοχής), "υψηλή χωρητικότητα ρεύματος", "ελάχιστη απώλεια ενέργειας", "εξαιρετική αντοχή στη θερμότητα" και "συμπαγές μέγεθος".
Περισσότερες λεπτομέρειες σχετικά με αυτούς τους ενσωματωμένους φορτιστές 6,6 kw επικοινωνήστε μαζί μαςομάδα πωλήσεων, Ευχαριστώ!
Δημοφιλείς Ετικέτες: μετατροπέας μπαταρίας ηλεκτρικών οχημάτων 22kw ενσωματωμένος φορτιστής 400v obc, μετατροπέας μπαταρίας ηλεκτρικών οχημάτων 22kw φορτιστής 400v obc προμηθευτές, κατασκευαστές, εργοστάσιο
Τεχνικά στοιχεία του ενσωματωμένου φορτιστή (OBC) 22 kW (AC σε DC)
|
Χαρακτήρες εισόδου AC |
||
|
Εύρος τάσης εισόδου |
V AC |
152– 480 |
|
Εύρος συχνοτήτων εισόδου |
Hz |
47 – 63 |
|
Μέγ. ρεύμα εισόδου (eff) |
A |
32 |
|
Μέγιστη ισχύς εισόδου |
kVA |
22 |
|
Εναλλασσόμενο ρεύμα THD |
% |
< 5 |
|
Συντελεστής ισχύος |
/ |
> 0.99 |
|
INRUSH ρεύμα |
A |
< 40 @ 380 Vac |
|
Αποδοτικότητα |
% |
>94 @ από 50% έως μέγιστο φορτίο |
|
Έξοδος DC Χαρακτήρες |
||
|
Εύρος τάσης εξόδου |
V DC |
100-450 |
|
Ελάχ. τάση Εύρος σταθερής ισχύος |
V DC |
384 |
|
Ακρίβεια τάσης φόρτισης |
% |
Μικρότερο ή ίσο με 1 |
|
Ακρίβεια ρεύματος φόρτισης |
% |
Μικρότερο ή ίσο με 5 |
|
Πλάτος κυματισμού ρεύματος φόρτισης |
% |
Μικρότερο ή ίσο με 1 |
|
Μέγ. ισχύς εξόδου |
kW |
19.2 |
|
Μέγ. ρεύμα φόρτισης |
A |
50 |
|
Χρόνος απόκρισης εξόδου |
S |
Μικρότερο ή ίσο με 5 |
|
Άλλοι Χαρακτήρες |
||
|
Θερμοκρασία περιβάλλοντος λειτουργίας |
βαθμός |
-40-85 |
|
Θερμοκρασία περιβάλλοντος αποθήκευσης |
βαθμός |
-40-95 |
|
Υγρασία περιβάλλοντος |
% |
5-95 |
|
Προστασία IP |
% |
IP67 |
|
Μέθοδος ψύξης |
/ |
Υγρή ψύξη |
|
Ανακοίνωση |
/ |
Πρωτόκολλο CAN bus (250/500 kbps) |

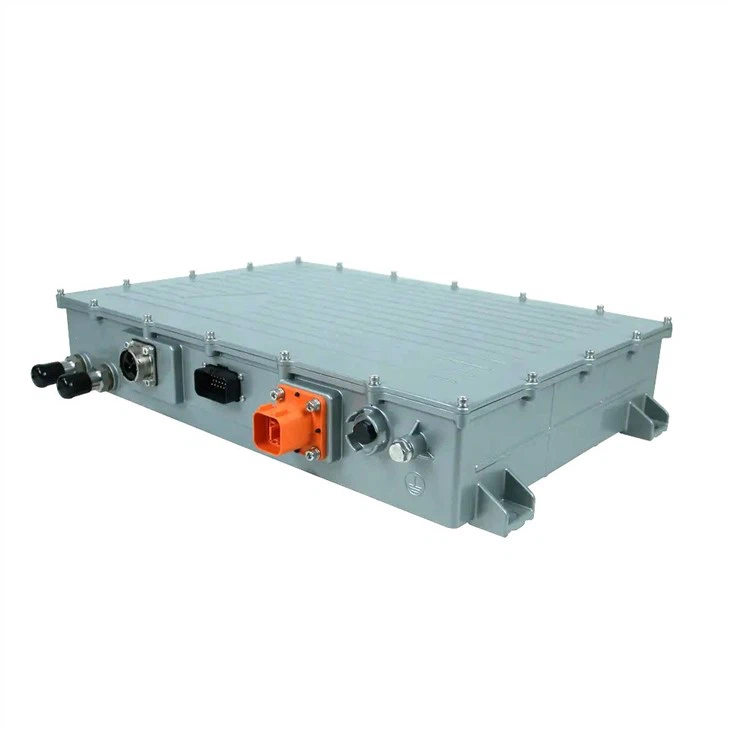

Σύνδεσμοι Ορισμός του 22kW OBC
|
Οχι. |
Ορισμός |
|
1 |
Σύνδεση εισόδου |
|
2 |
Σύνδεση σήματος |
|
3 |
Σύνδεση εξόδου |
|
4 |
Π.Ε |
|
Είσοδος |
Είσοδος ψύξης υγρού |
|
Εξοδος |
Έξοδος υγρής ψύξης |
|
Διάσταση |
550*350*101 mm (συμπεριλαμβανομένων των βυσμάτων) |
